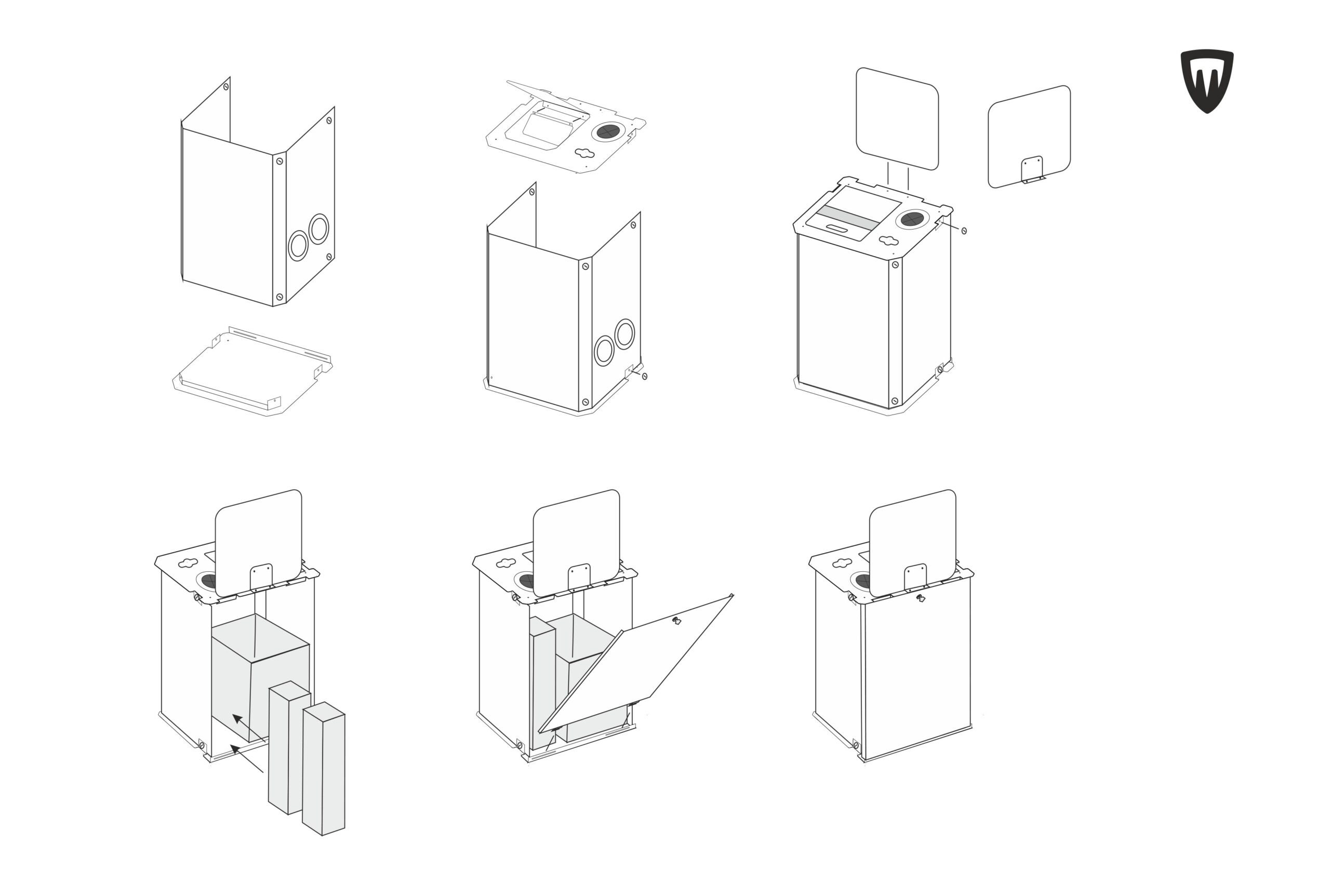

Willkommen im Bereich für die Montage der neuen RAEE-Station. Folgen Sie Schritt für Schritt den Anweisungen. Es wird kein Werkzeug benötigt.

Karton öffnen, darauf achten, die Klinge nicht zu tief einzustechen, damit die Teile im Inneren nicht beschädigt werden.

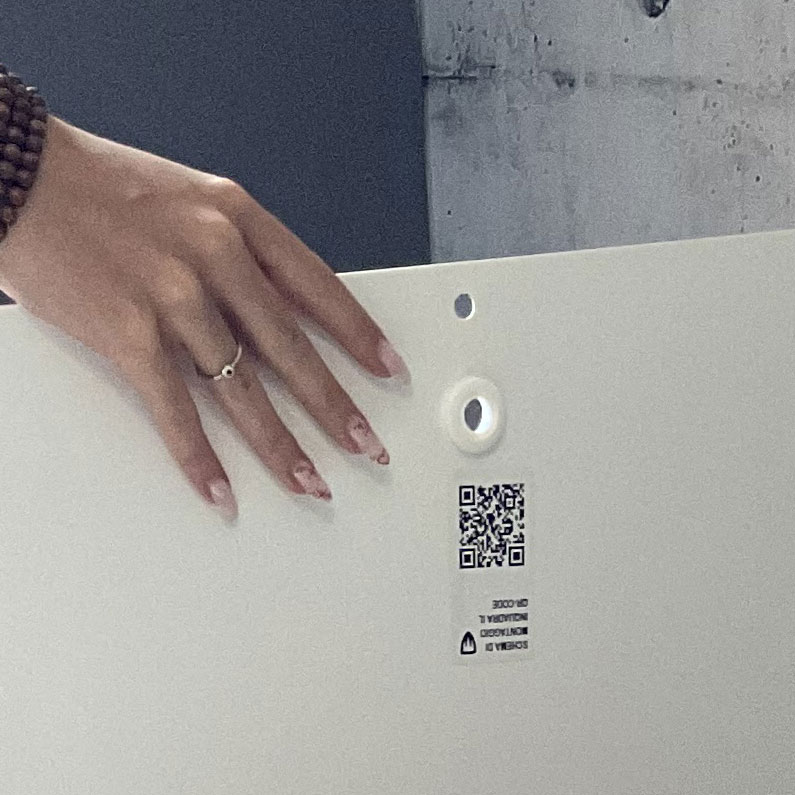

Die Rückseite ist mit einem QR-Code-Etikett versehen. Scannen Sie diesen, um zu diesem Abschnitt zurückzukehren.

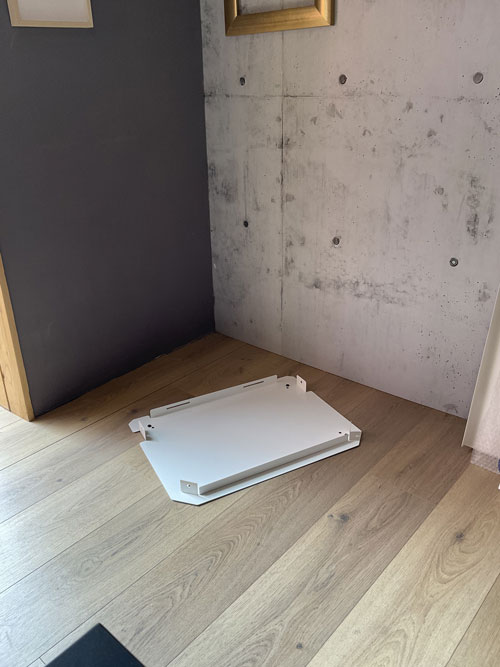

Platzieren Sie die Basis der RAEE-Station auf dem Boden. Entfernen Sie die Haken wie auf dem Foto gezeigt.

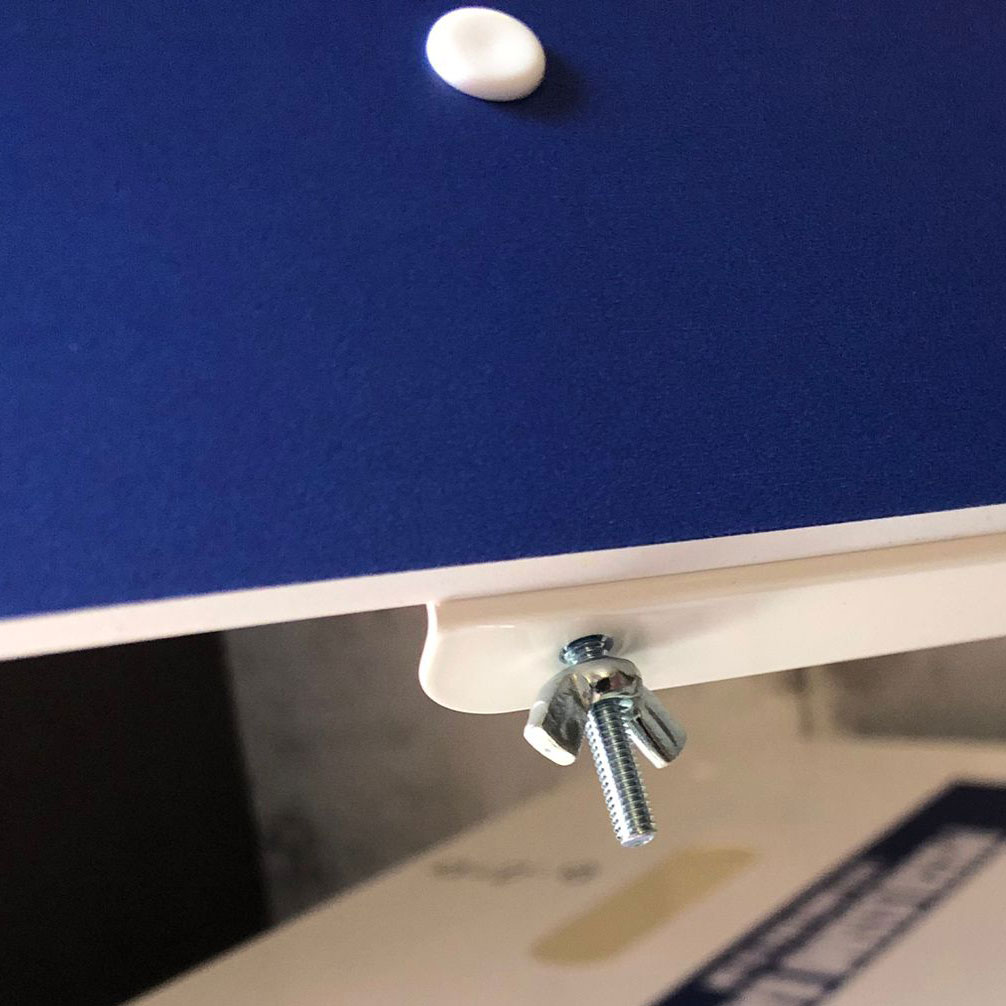

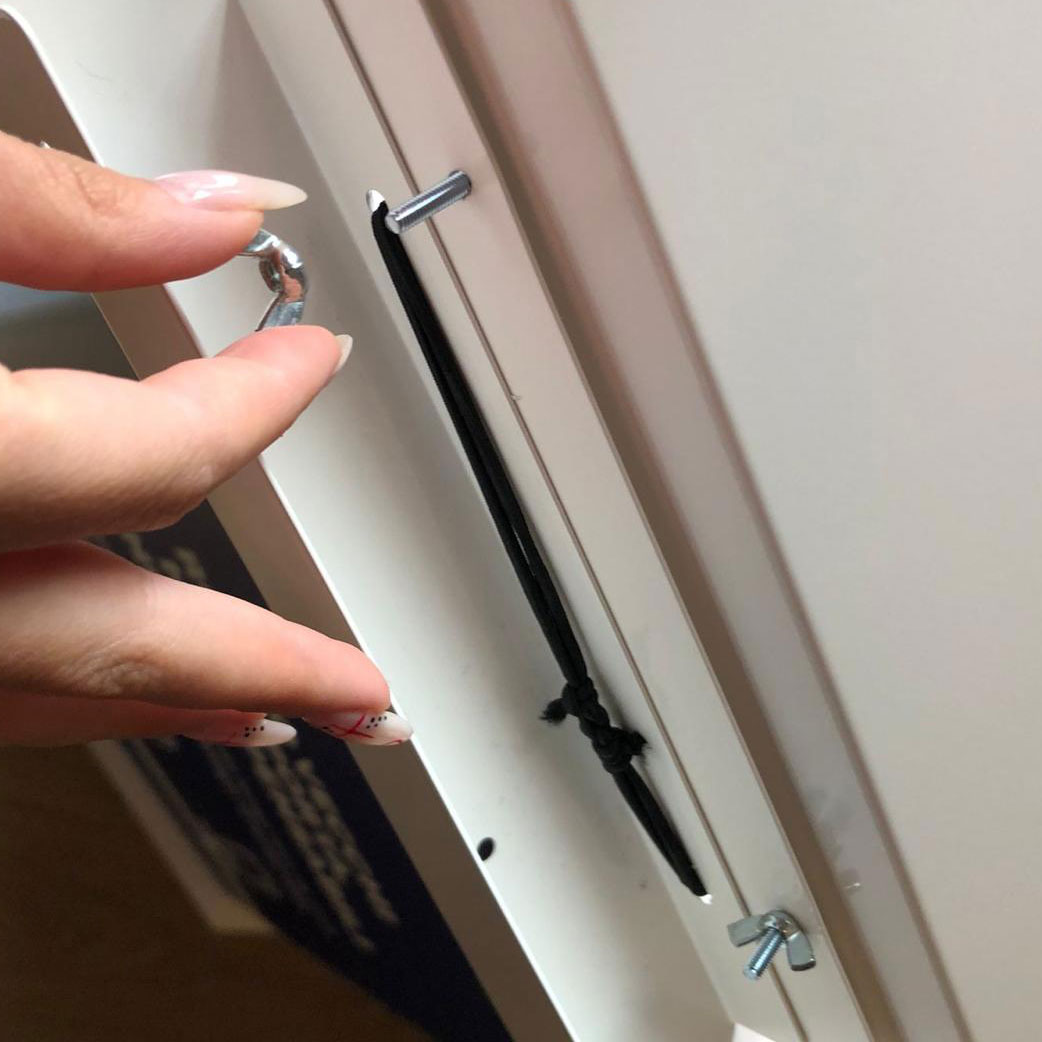

Lösen Sie die Befestigungen, die bereits in die Paneelbohrungen eingesetzt sind. Es gibt 4 obere und 4 untere.

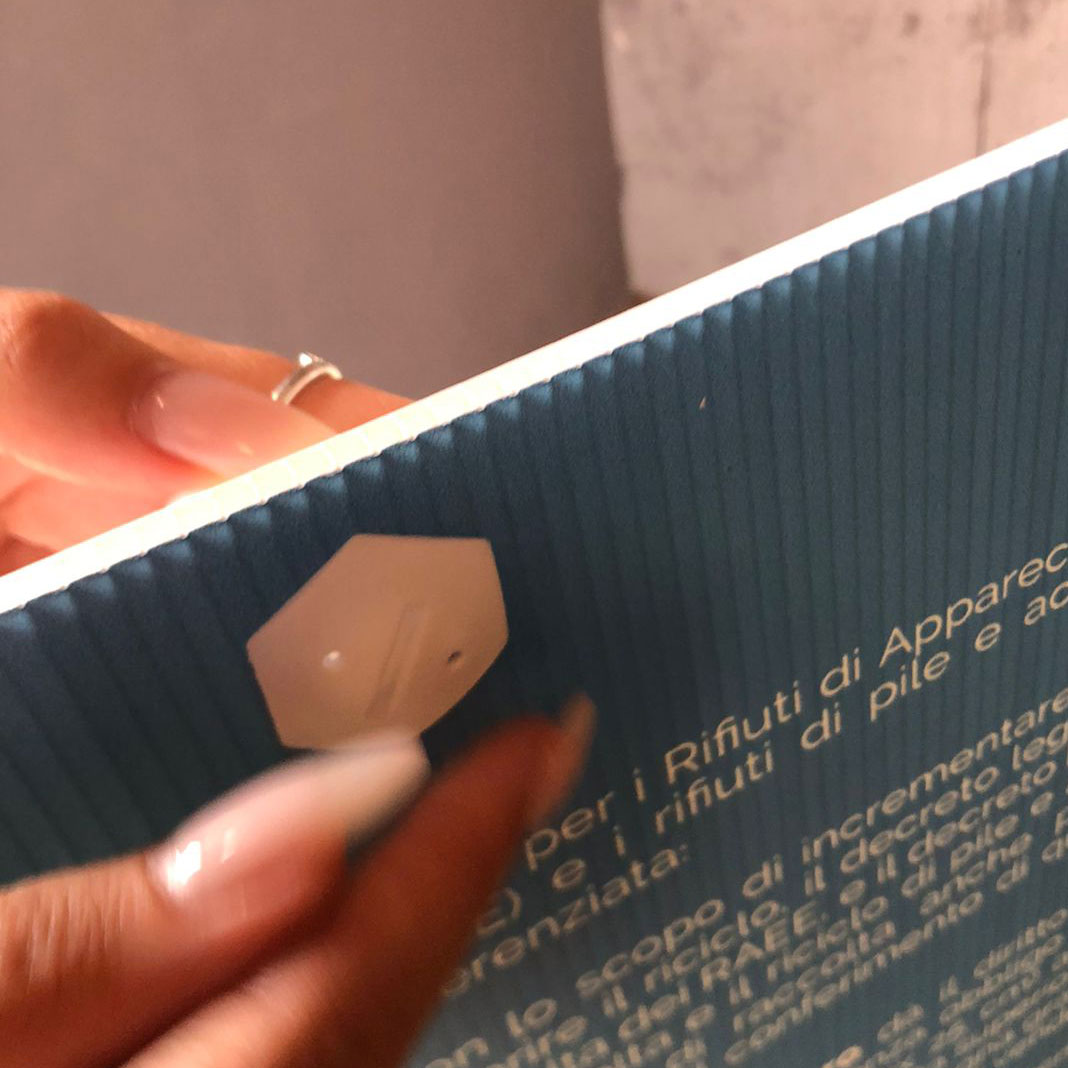

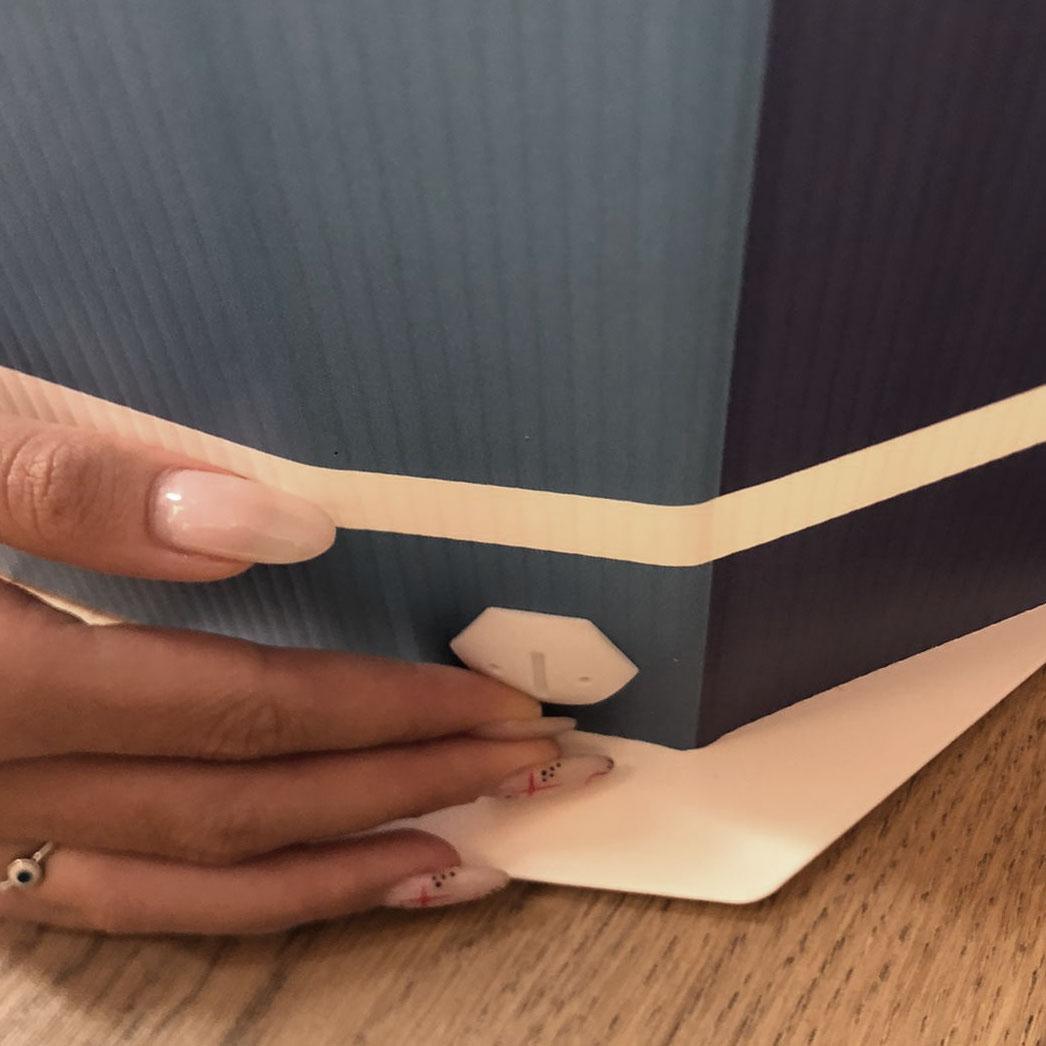

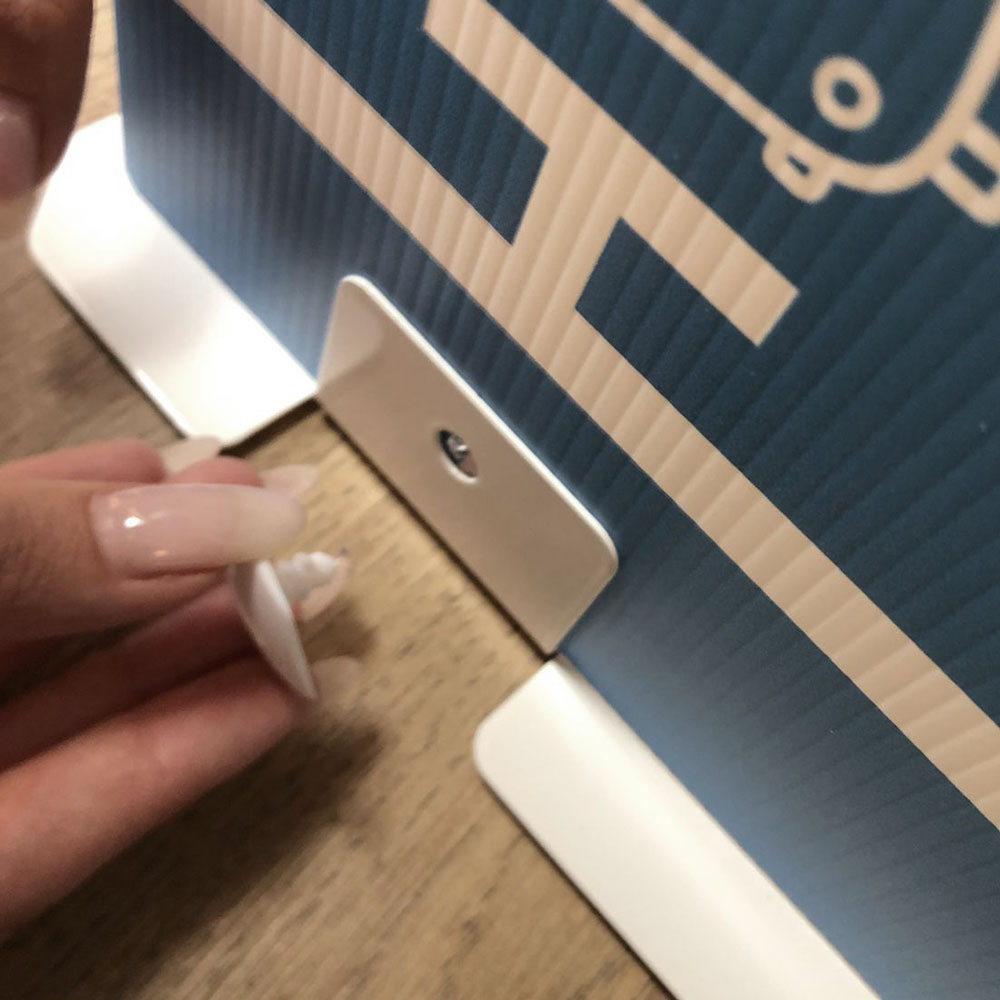

Befestigungspunkte zwischen Rahmen und Grafikpaneel einsetzen, 4 untere und 4 obere Punkte.

Achtung: Montieren Sie wie auf dem Bild gezeigt, wobei die Struktur außen sichtbar ist und das Paneel innen sitzt.

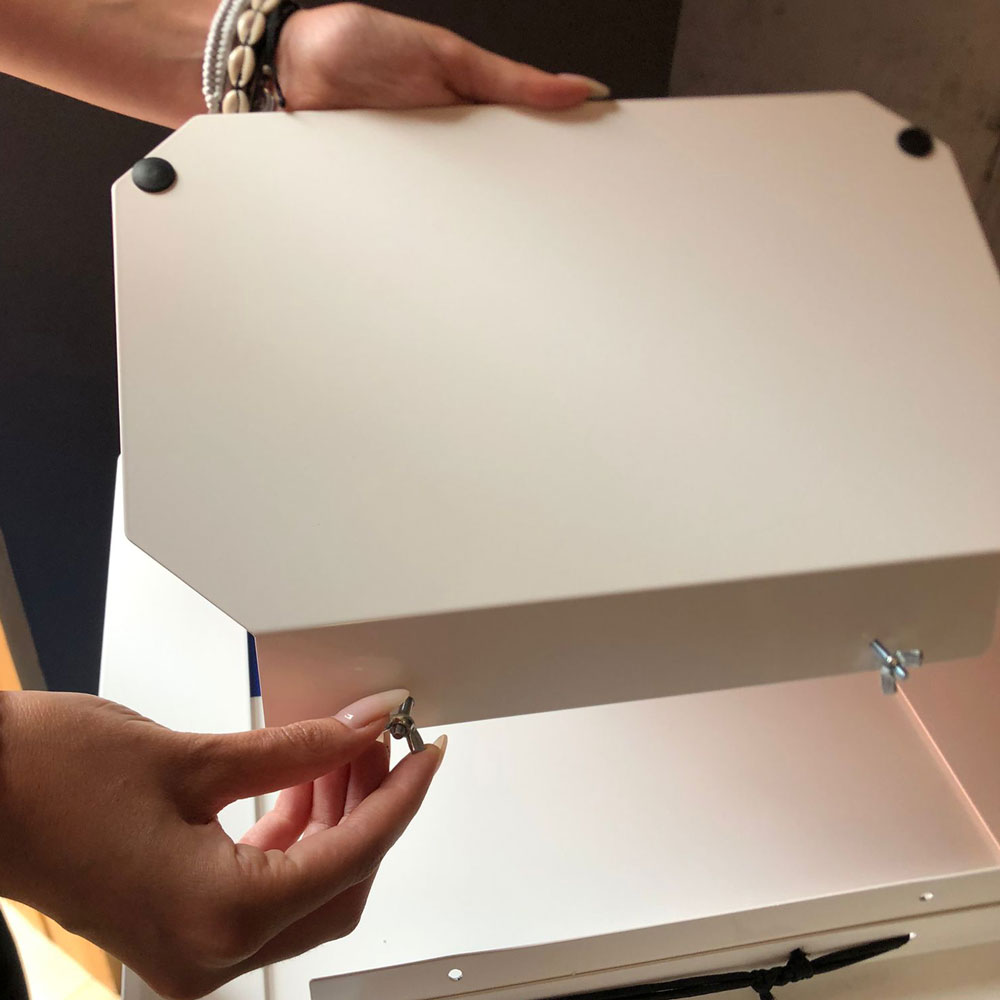

Gegenkonsole: Schrauben entfernen.

Schrauben zwischen Gegenklappe und Klappe wieder befestigen.

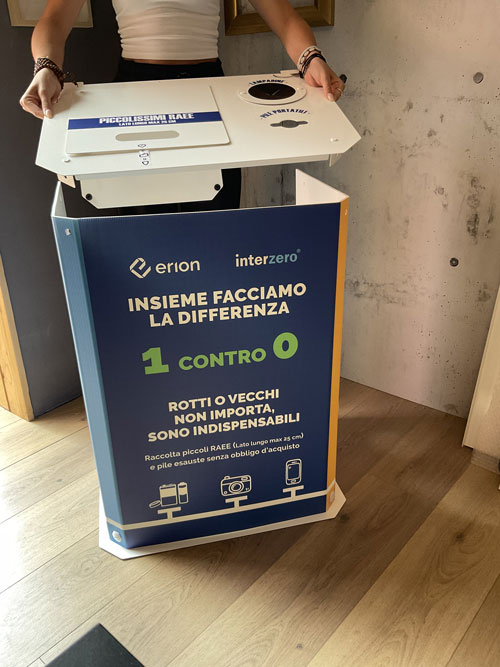

Oberplatte befestigen.

Fast geschafft, jetzt kommt der Abschlussrahmen.

Den Abschlussrahmen nehmen.

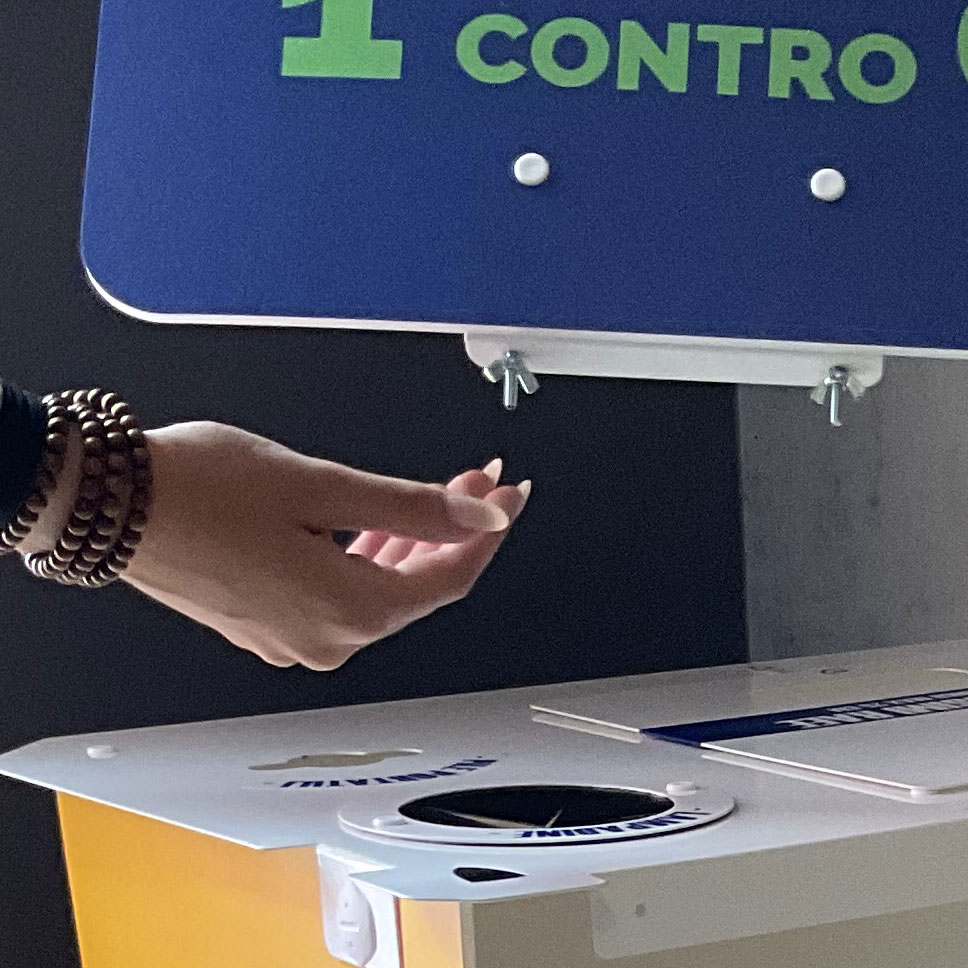

Vormontierte Schrauben herausnehmen.

In den 2 Bohrungen der Platte befestigen.

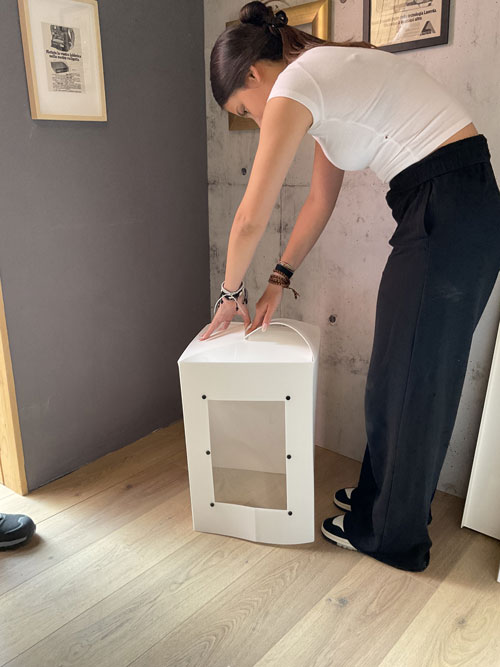

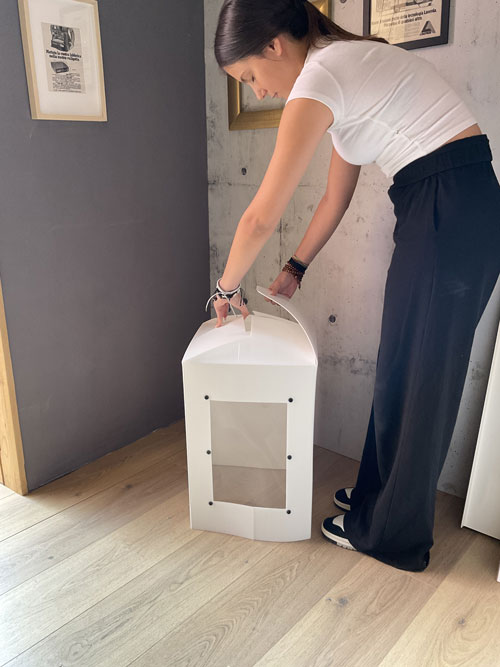

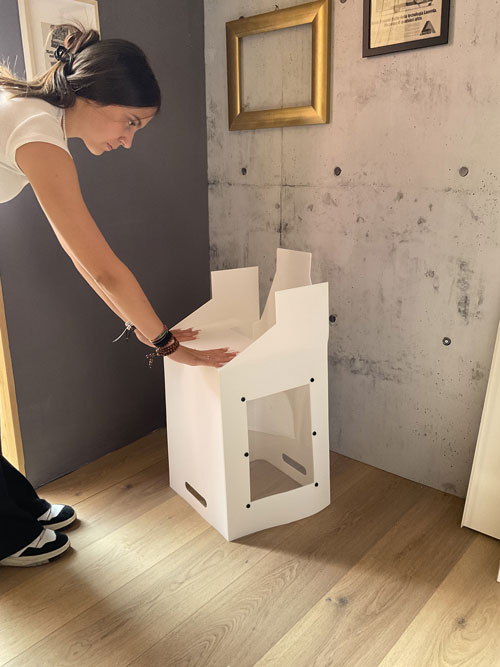

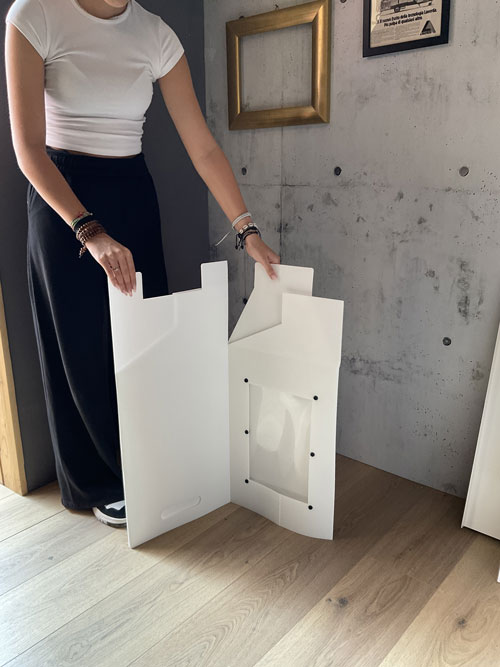

Montage der inneren Behälter.

Folgen Sie den Schritten.

Folgen Sie den Schritten.

Folgen Sie den Schritten.

Folgen Sie den Schritten.

Folgen Sie den Schritten.

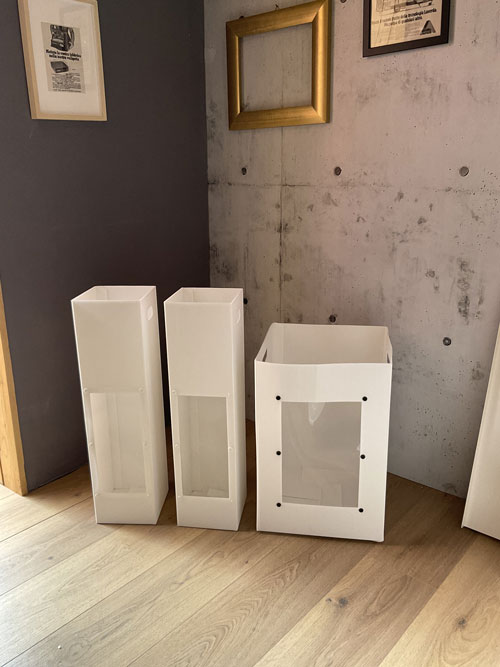

1 großer und 2 kleine.

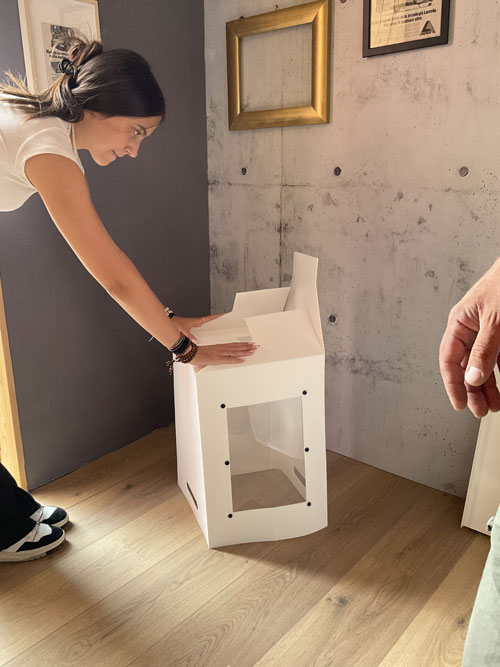

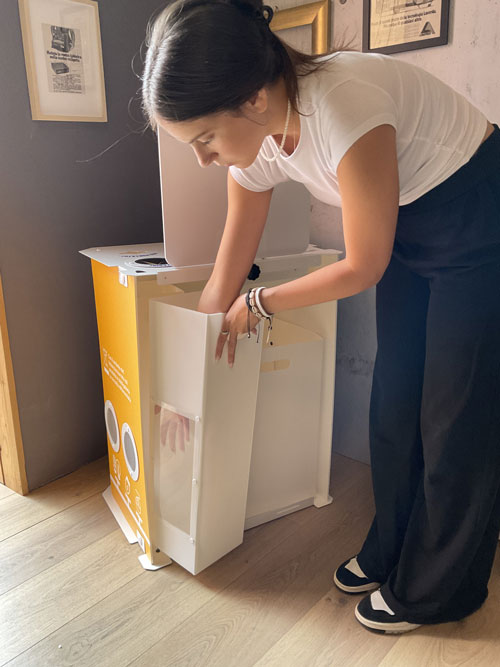

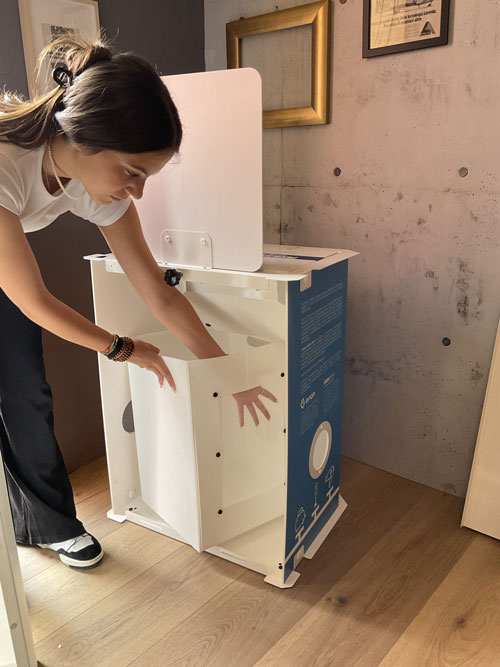

Behälter einsetzen, wobei die Seite mit dem Fenster zum Sichtfenster zeigt.

Behälter einsetzen, wobei die Seite mit dem Fenster zum Sichtfenster zeigt.

Öffnbare Klappe und Verschluss.

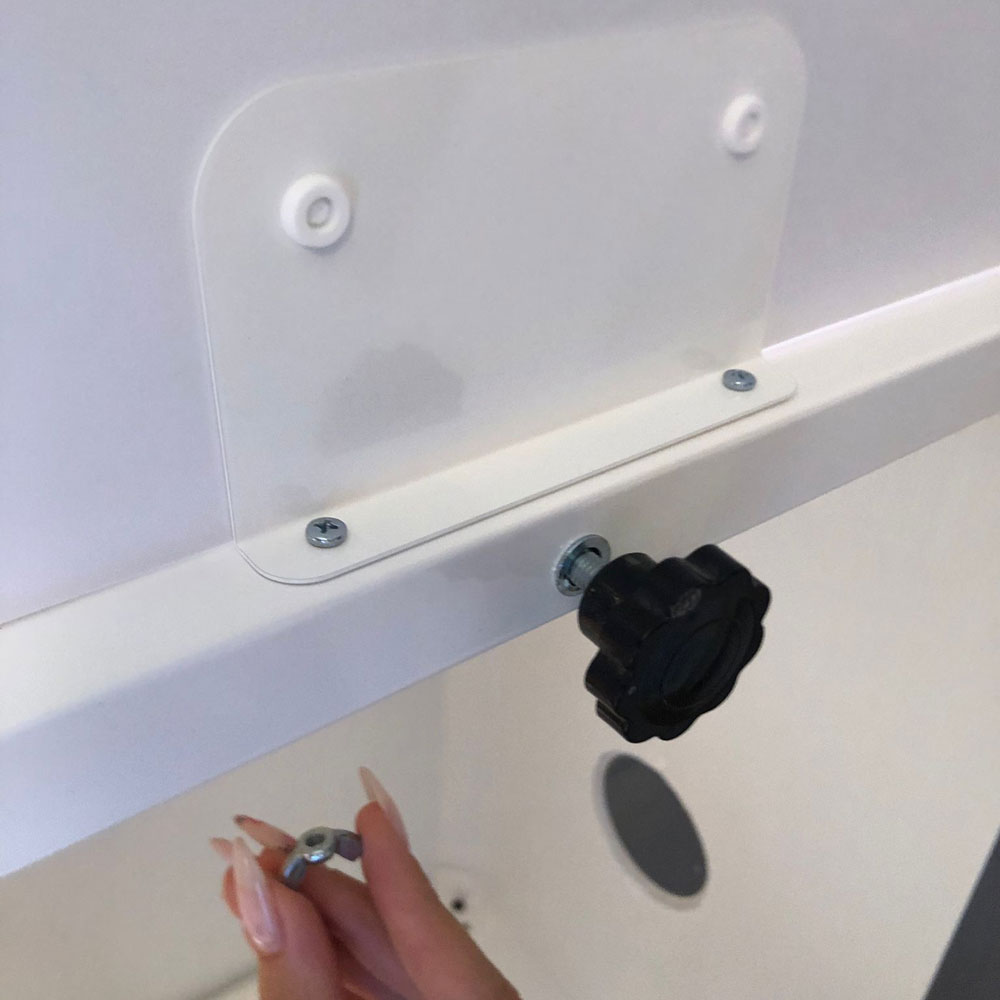

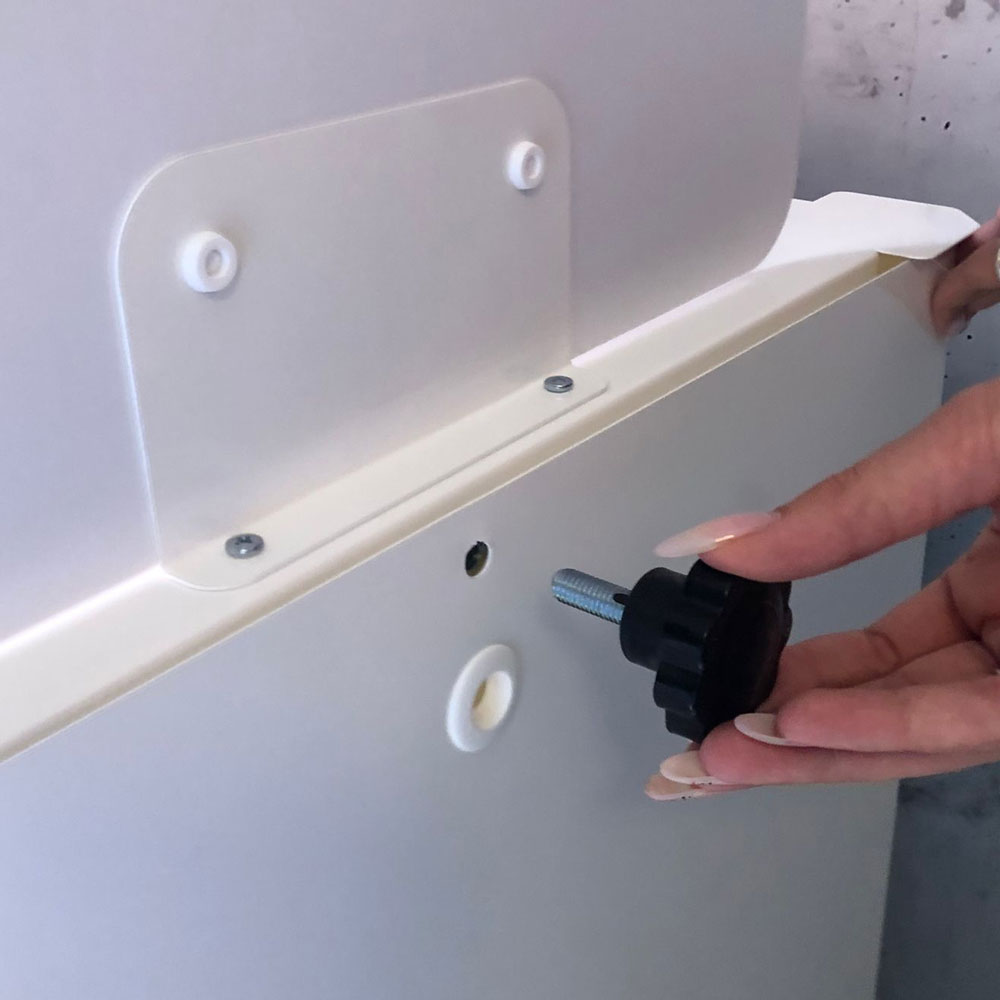

Vormontierten schwarzen Knauf abschrauben.

Hintere Verschlussklappe nehmen.

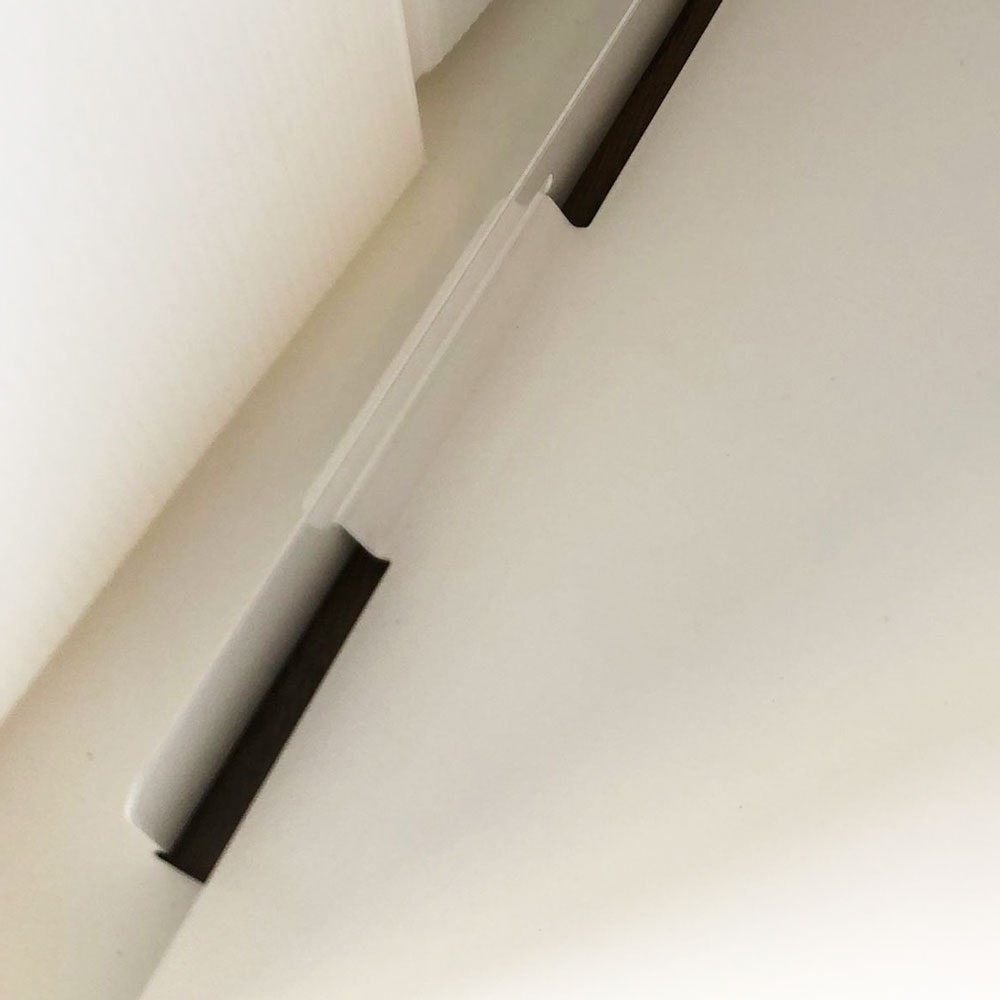

Klappe in die 2 unteren Einrastungen einsetzen.

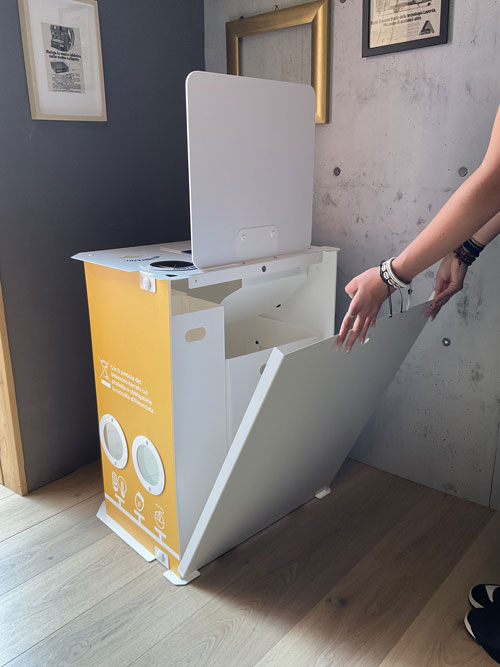

Die Klappe dreht sich um die 2 Einrastungen.

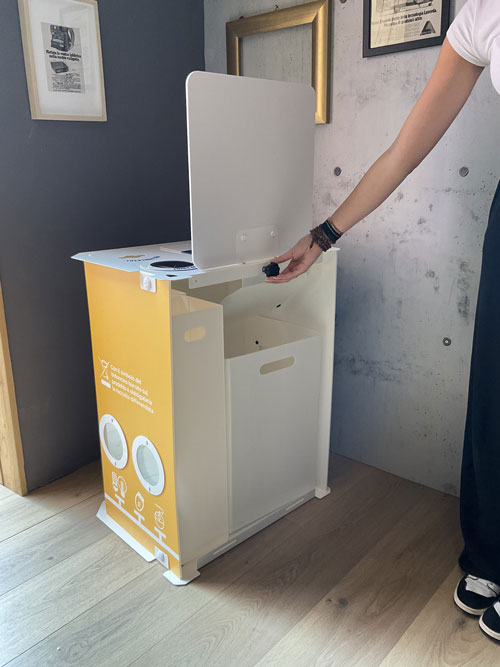

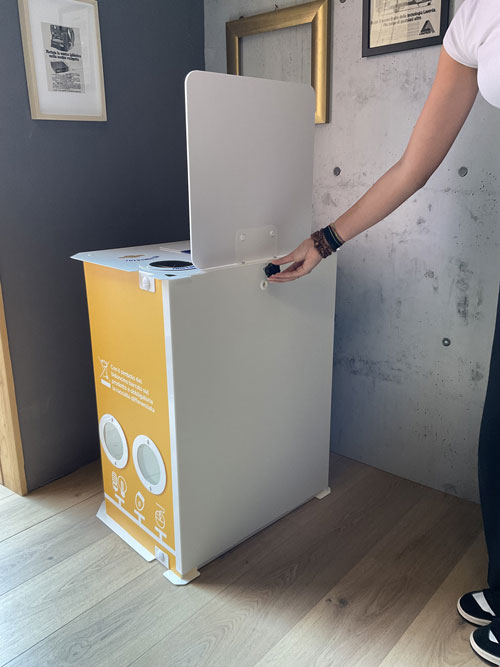

Klappe mit dem schwarzen Knauf schließen.

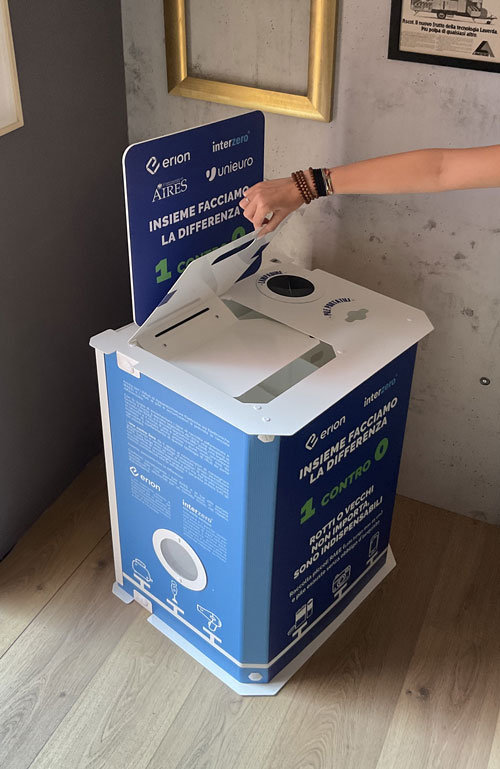

Vielen Dank für den Aufbau einer neuen RAEE-Station von Fastand.

Für eine korrekte Reinigung verwenden Sie bitte nur herkömmliche Reinigungsmittel und Papier; die Oberflächen sind feuchtigkeitsbeständig.

Gutes Gelingen.
